ソフトウェア

土質・岩石試験結果データ整理システム

土質試験結果の解析・作図・作表を行うシステム。

土質試験・岩石試験データ処理システム及び土質・岩石試験作図システムACCESSバージョンは、土質試験結果の解析・作図・作表を行うシステムです。付属ソフトとして、柱状図入出力ソフトがつきます。

土質・岩石試験結果データ整理システム

以下の項目の解析が可能です。

1.土性図

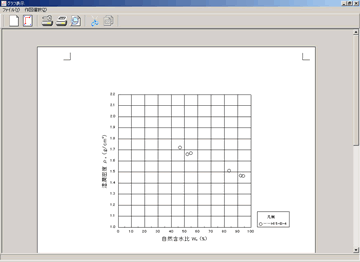

2.相関図
  • 自然含水比と間隙比、自然含水比と液性限界、などの相関図。
  • 1つの図に地層毎、あるいはボーリング孔毎の整理。
    →各地層毎の相関関係を比較するため使用。
3.深度分布図
  • N値、自然含水比、一軸圧縮強さ、などの深度分布図。
  • 図の左横にその図に関連する柱状図を図化。
  • 1つの図に地層毎、あるいはボーリング孔毎の整理。
    →各地層毎の分布関係を比較するために使用
4.応力分布図
  • 有効土被り圧、一軸圧縮強さ、圧密降伏応力の深度分布図を作成。
    →その地盤の圧密状態(過圧密or正規圧密)の確認。
  • 図の左横に柱状図を図化。
5.頻度分布図
  • 各地層毎のN値の頻度分布図など。
    →例えば、Ac層のN値バラツキを見る時等。
6.粒度分布図
  • 各地層毎のN値の頻度分布図など。
    →例えば、Ac層のN値バラツキを見る時等。
7.圧密試験結果図
  • 同一地層のmv曲線を1つの図に重ね合わせて図化。
    →その地層のmvを決定するための図として。
  • 同一地層のcv曲線を1つの図に重ね合わせて図化。
    →その地層のcvを決定するための図として。
  • 同一地層のe〜logP曲線を1つの図に重ね合わせて図化。
8.三軸圧縮試験結果図
  • 同一地層の試験結果(モールの応力円)を1つの図に重ね合わせて図化。
    →その地層の強度定数(c、Φ)を決定するため。
9.塑性図
  • 1つの図に地層毎、あるいはボーリング孔毎の整理。
10.三角座標
  • 1つの図に地層毎、あるいはボーリング孔毎の整理。
11.動的変形特性試験結果図
動作環境
本体 Intel Pentium III 500MHz以上(Pentium 4 1GHz以上を推奨)のプロセッサを搭載し、下記のOSが稼動するパーソナルコンピュータ
OS Microsoft Windows 2000 Professional(SP3以降)日本語版
Microsoft Windows XP Home Edition(SP2)日本語版
Microsoft Windows XP Professional(SP2)日本語版
メモリ 256MB以上を推奨
CD-ROMドライブ 4倍速以上(インストール時に必要)
価格

※ 販売は終了しました
