Geomap3D教育版

地質図学を3次元的に学べるソフトウェア。

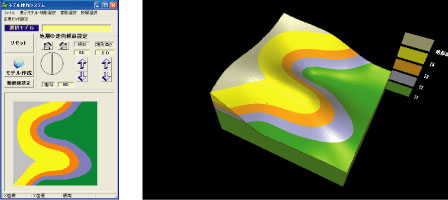

地層の走向傾斜や地形の変化などの簡単なシミュレーションを行うことができます。シミュレーションの基本となる3次元地質モデルは既に用意されており、操作パネルで簡単にシミュレーションすることができます。また、様々なモデルを多数収録されているので、地質学演習などの教育現場ですぐにお使いいただけます。

※ Geomap3D教育版は、Geomap3D(3次元地盤モデリングシステム)の簡易版で、3次元モデルを作成する機能は付いていません。

簡易シミュレーション機能

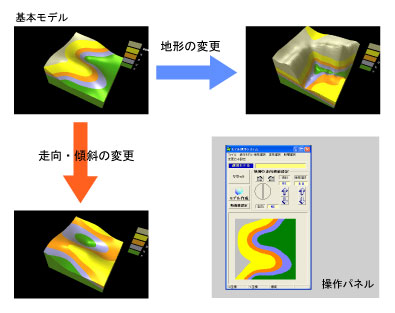

基本3Dモデルの走向・傾斜、地形の条件などを自由に設定することができます。その設定を元に3Dモデルを作成し、表示することができます。「地層の傾斜が変わったらどのようにみえるだろうか？」などのシミュレーションを簡単に行えます。操作も簡単で操作パネルで設定を変更するだけです。

※ シミュレーション機能が利用できるのは特定のモデルのみです。

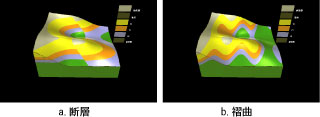

また、しゅう曲や断層を入れたシミュレーションも行えます。断層は正断層や逆断層・横ずれ断層も作成可能です。

すぐに利用できるモデルを多数収録！

システムには様々なモデルデータが同梱されています。小学6年生の「土地のつくり」、中学2分野地学の「大地の変化」、高校地学等でもすぐにご利用いただけます。モデルデータを選択するだけで、気軽に閲覧することができます。また、「地層境界面の地表面への現れ方」と「練習問題」には問題が付いており、解答を3Dモデルで確認することができます。

1.　地層構造
整合	1-1.　整合 1-2.　不整合 1-3.　正断層 1-4.　逆断層 1-5.　左横ずれ断層 1-6.　右横ずれ断層 1-7.　しゅう曲

2.　地層境界面の地表面への現れ方
水平面	2-1.　水平面 2-2.　傾斜面 2-3.　垂直面 2-4.　不整合 2-5.　正断層 2-6.　逆断層

3.　様々な地質モデル
山の切り通し	3-1.　山の切り通し 3-2.　ボーリングを伴った地質 3-3.　河口での堆積 3-4.　河口での堆積（海底が下がる） 3-5.　河口での堆積（海底が上がる） 3-6.　河岸段丘の成り立ち 3-7.　海岸段丘の成り立ち 3-8.　活断層による堆積層の厚さの変化

4.　練習問題
地層の上下判定	4-1.　地層の上下判定 4-2.　三点図法を用いた問題 4-3.　不整合の問題 4-4.　逆断層の問題

任意断面図表示機能

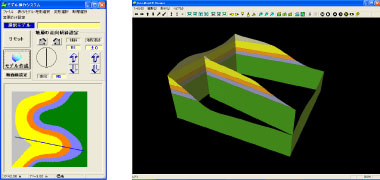

任意の断面線を作成し、断面図を表示することができます。断面線の作成は、操作パネル下の地質図上で行います。

様々な表示形式

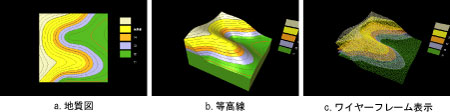

地質図(平面)、等高線、ワイヤーフレームでの表示も可能です。

ダウンロード

本システムのマニュアルおよび練習問題のダウンロードはこちらから

動作環境

本体	Intel Pentium III 1GHz以上
OS	Microsoft Windows 2000 Professional（SP3以降）日本語版 Microsoft Windows XP Home Edition（SP2）日本語版 Microsoft Windows XP Professional（SP2）日本語版 Microsoft Windows Vista 日本語版
メモリ	512MB以上を推奨
CD-ROMドライブ	4倍速以上（インストール時に必要）

価格

\13,800(税込)

ご注文

こちらの商品のご注文はＧＳＩストアから承ります。
→ＧＳＩストア
